       一、工程概況
       本系統為復疊式高溫機組熱泵在電路測試板烘干的應用，通過空調箱給烘干房進行換熱，需考慮每次使用時初次加熱的時間，初級加熱時間≤0.5 小時，從室溫10℃到70℃，要求精度±2℃。

       二、主機選型：
       ①設計依據
       1.《采暖通風與空氣調節設計規范》（GB50019-2003）；
       2.《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）；
       3.《外墻外保溫技術標準》（JG149-2003）；
       4.《商用或工業及類似用途的熱泵熱水機》(GB/T21362-2008)；
       5.《現代干燥技術》 ；
       6.《冷庫設計規范》(GB 50072-2010)；
       7.《全國民用建筑工程設計技術措施 暖通空調. 動力(2009版) 》 ；
       8.《ZBGB 1068-2002 鋸材窯干工藝規程》。

       ②設計參數

       烘房體積（內腔）單個計算（共計2個）：
       烘房尺寸：長:10m；寬:5m；高:2.55。

       ③烘房熱損耗計算：

       (1)Q外壁(kw)=F(m2)×K(kw/m2℃)×△t(℃)=(10*5*2+10*2.55*2+5*2.55*2)×1.3×10-3×(70-10)≈13.77(kw)

       (2)Q新鮮空氣耗熱量(kw)=G(kg/s)×△t(℃)×C(KJ/kg℃)=0.1×(70-10)×1≈6(kw)

       (3)Q熱輻射損耗熱(kw)=F(m2)×K(kw/m2℃)×△t(℃)=50×1.3×60×10-3≈3.9(kw)

       (4)總耗熱:Q總(kw)=Q外壁(kw)+Q熱輻射損耗熱(kw)+Q熱輻射損耗熱(kw)×1.3×2=(13.77+6+3.9)×1.3×2≈317.49×1.3=61.5(kw)

       ④熱泵烘干機選型計算

       結合由上述計算結果可知，烘房的每小時需要的實際制熱量：61.5KW

       本方案選用2臺（一用一備）型號為OML300-GW/FC 高溫復疊熱泵機可以滿足制熱量要求。

       二、能源分析：

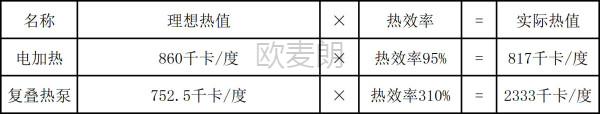

       ①能源熱值計算：

       1、春夏秋能源熱值

       2、冬季能源熱值

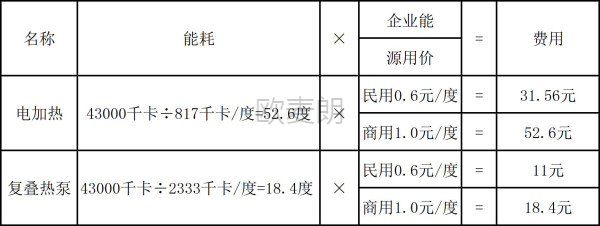

       ②耗電及費用（以需要43000千卡（50KW）的熱量為例）

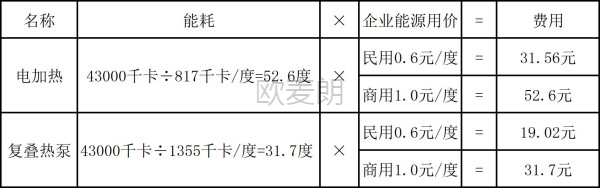

       1、春夏秋耗電及費用（以需要43000千卡（50KW）的熱量為例）

       2、冬季（以需要43000千卡（50KW）的熱量為例）

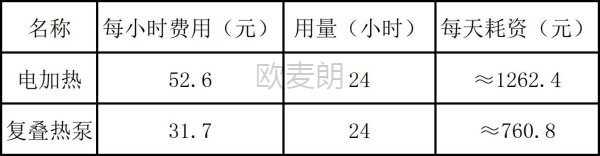

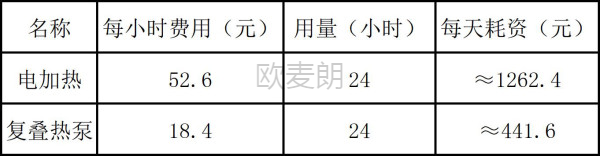

       3、從上述列表可以得到每小時需要43000千卡（50kw）的經濟性能比較（春夏秋）

       從上述列表可以得到每小時需要43000千卡（50kw）的經濟性能比較（冬季）

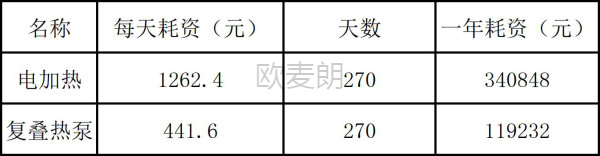

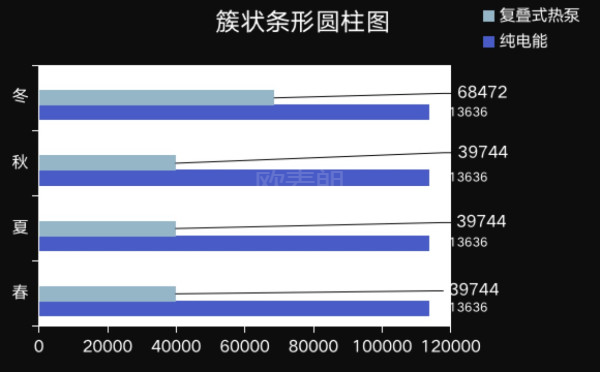

       4、從上述列表可以得到春夏秋費用的年經濟性能比較

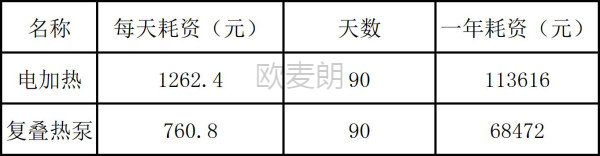

       從上述列表可以得到冬季費用的年經濟性能比較

       三、設計思路及優勢
        1、采用OML300-GW/FC復疊式高溫空氣源熱泵產生 85℃高溫水。主機采用一用一備，水泵采用一用一備，保證系統的安全。
        2、水箱溫度設計為 80-85℃，采用保溫開式保溫水箱。
        3、烘干房中通過銅管式空調箱進行換熱，保證烘干房內溫度恒溫 70℃。
        4、烘干房中初次加熱方式：初次加熱時需要熱量比較大，可以啟動備用電加熱，減少初次加熱時間。水箱補水量根據水箱水位、溫度進行補水。水箱設置高中低三個水位。
        5、二次側水泵采用變頻控制，精準控制烘干房溫度同時做到最大限度節能。
        6、主機之間相互備用，延長每臺主機的使用壽命。采用模塊之間互為主從機，每段時間后啟動順序不同，避免幾臺主機一直使用，剩余主機不使用。主機之間互為主從機互為備用，安全可靠。
        7、整個系統采用智能控制，設置自動和手動模式，智能顯示主機溫度、開關狀態、水泵運行狀態、水箱溫度、水箱水位、補水系統開啟、烘房室溫、烘干水分、電動閥門的開啟狀態，同時采用智能電表檢測每臺機組的用電量、水泵的用電量。

       8、設備使用壽命長。設備元件采用世界知名品牌，使用壽命可以達到 15 年，機組保修期長。

       四、設備維護費用：
       空氣源機組整體維護使用比較低，平時不需要安排專業熱源值守，只需要每天對設備進行一些巡視，如設備的出水、回水狀態，水箱液位等簡單巡視記錄。每年對設計進行兩次空調箱清洗保養，檢測設備的系統壓力等，保證空調箱清潔，提高機組的換熱效率，水箱的定期清洗及管道過濾的清洗工作。

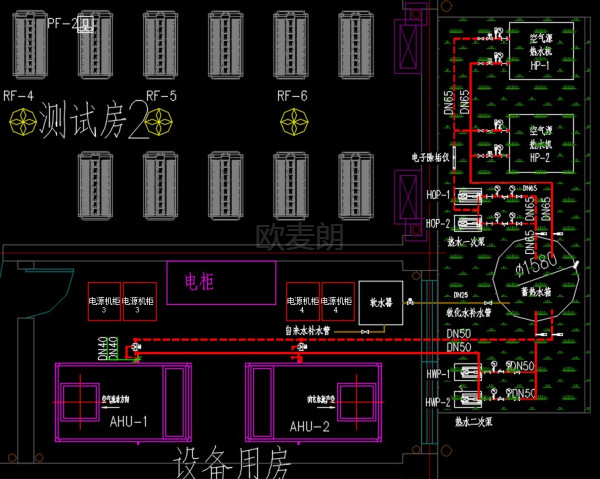

       平面布置圖:

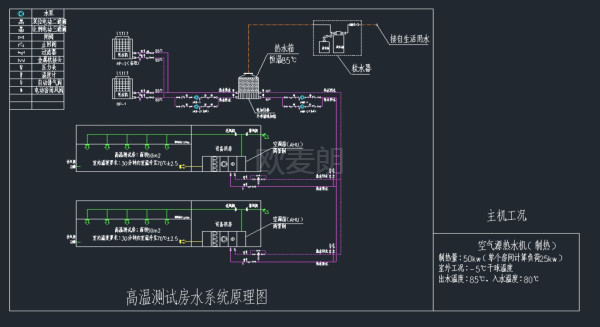

       原理圖:

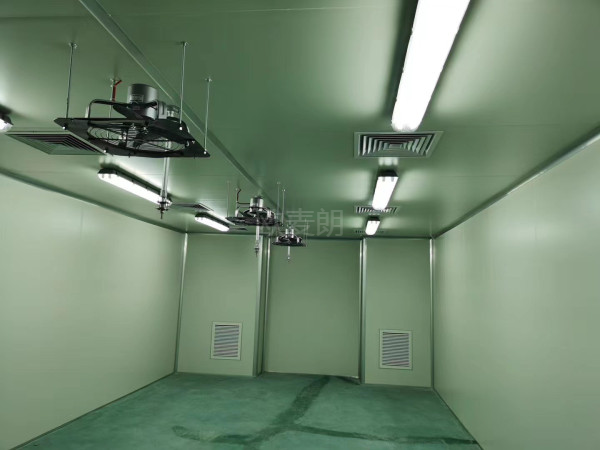

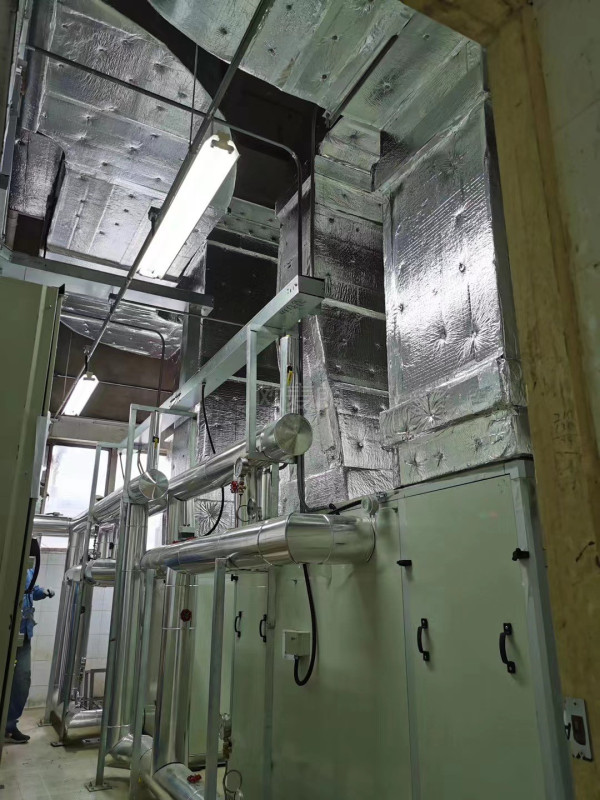

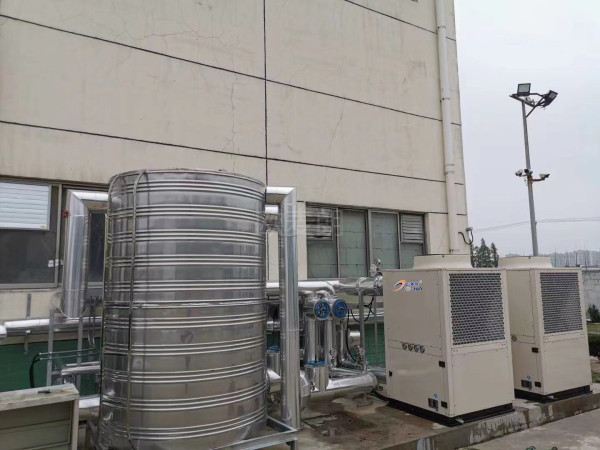

       現場圖:
