在電子制造業蓬勃發展的當下，印刷電路板（PCB）作為電子產品的 “神經中樞”，其生產質量至關重要。而 PCB 老化工序作為確保產品可靠性的關鍵環節，通常需在 70-150℃高溫環境中持續數小時至數十小時。然而，傳統電加熱或燃?xì)饧訜岱绞絽s深陷高能耗、余熱浪費、環保壓力三大困境，成為行業綠色轉型的 “攔路虎”。在此背景下，熱泵高溫 PCB 老化房系統應運而生，以創新技術架構與關鍵技術突破，重塑電子制造節能新范式，為行業可持續發展注入強勁動力。
1. 系統核心需求與挑戰
工藝要求：PCB老化通常需在70-150℃高溫環境中持續數小時至數十小時，傳統電加熱或燃?xì)饧訜崮芎母?、溫度波動大?/p>
痛點問題：
高能耗：電加熱效率低（COP≈1），長期運行成本高。
余熱浪費：老化房排風含大量高溫廢熱（80-120℃），直接排放造成能源浪費。
環保壓力：傳統加熱方式碳排放高，不符合綠色制造要求。
2. 熱泵高溫老化房系統設計

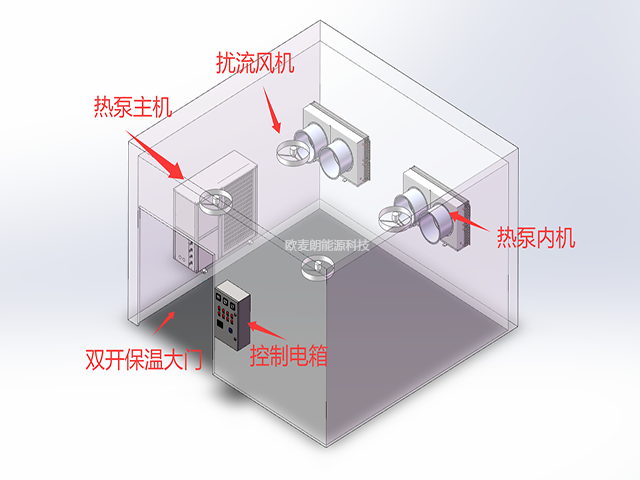

（1）系統架構
熱泵高溫供熱模塊：
復疊式熱泵：采用兩級壓縮，將輸出溫度提升至150℃以上。
高溫工質：選用R245fa、R1234ze(Z)等高溫制冷劑。
余熱回收模塊：
排風余熱回收：通過熱泵蒸發器吸收老化房排風余熱（80-120℃），轉化為高溫?zé)嵩垂┬嘛L(fēng)預熱或工藝用熱。
熱管輔助：在高溫段（>100℃）結合熱管技術增強換熱效率。

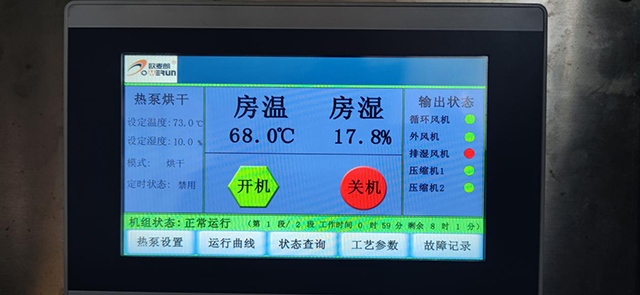

智能溫控系統：
PID動態調節：根據老化曲線實時調整壓縮機頻率與閥門開度，溫度波動控制在±0.5℃。
多區控制：針對大型老化房劃分溫區，避免局部過熱或欠熱。
（2）關鍵技術突破
高溫?zé)岜迷O(shè)計：
耐高溫壓縮：采用耐高溫潤滑油（POE）與陶瓷軸承，適應150℃以上排氣溫度。
防腐處理：針對PCB老化釋放的微量腐蝕性氣體（如鹵素），蒸發器采用鍍鎳銅管或鈦合金材質。
余熱梯級利用：
多級回收：高溫排風先預熱新風，剩余熱量用于其他車間供暖或熱水系統。
儲熱緩沖：集成相變儲熱裝置（如熔鹽），平衡老化房間歇性運行導致的余熱波動。

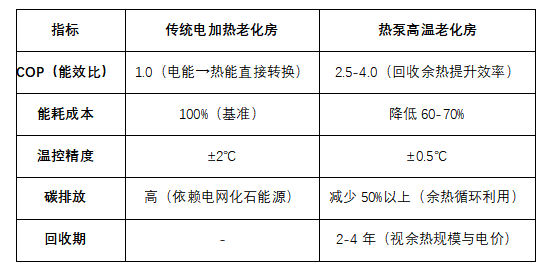

3. 對比傳統方案的性能優勢
4. 典型應用案例
案例1：某PCB廠改造項目
原系統：電加熱老化房，功率200kW，年電費約120萬元。
改造方案：采用復疊熱泵+余熱回收系統。
效果：能耗降低65%，年節省電費78萬元，投資回收期3.2年。
案例2：汽車電子老化測試中心
集成設計：熱泵系統與老化房排風管道直連，余熱用于車間冬季供暖。
效益：年減少天然氣消耗8萬m3，碳減排200噸。
5. 實施難點與解決方案
高溫適應性：
挑戰：常規熱泵在>100℃時效率下降。
方案：采用復疊式熱泵系統。
腐蝕性氣體處理：
挑戰：PCB老化可能釋放酸性氣體腐蝕換熱器。
方案：蒸發器表面涂覆聚四氟乙烯（PTFE）防腐層，定期監測氣體成分。
初始投資較高：
方案：利用政府節能補貼降低前期成本。
6. 未來發展趨勢
工質替代：推廣低GWP（全球變暖潛能值）工質（如R1233zd、R1336mzz-Z）。
AI優化：通過機器學習預測老化房負荷變化，動態調整熱泵運行策略。
零碳工廠集成：結合光伏發電+儲熱系統，實現老化房100%綠色能源供能。
7. 選型與運維建議
選型要點：
根據老化溫度需求選擇熱泵類型（單級/復疊/跨臨界）。
評估余熱回收潛力（排風溫度、流量、連續性）。
運維關鍵：
定期清洗蒸發器/冷凝器，防止積塵影響換熱。
監控制冷劑泄漏，確保環保合規。
熱泵高溫 PCB 老化房通過高效制熱 + 余熱回收 + 智能控制，解決了傳統方案的高能耗、高污染問題，兼具經濟效益與環境效益。隨著技術成熟與政策推動，該方案將成為電子制造業能效升級的核心手段，助力行業實現 “雙碳” 目標。
